Accesorios APsystems
APsystems ofrece una gama de accesorios para asegurar la instalación y funcionamiento adecuados de nuestros sistemas de micro inversores. Consulte el manual de instalación o póngase en contacto con nuestro departamento de asistencia técnica para determinar los accesorios APsystems adecuados y certificados para su aplicación.

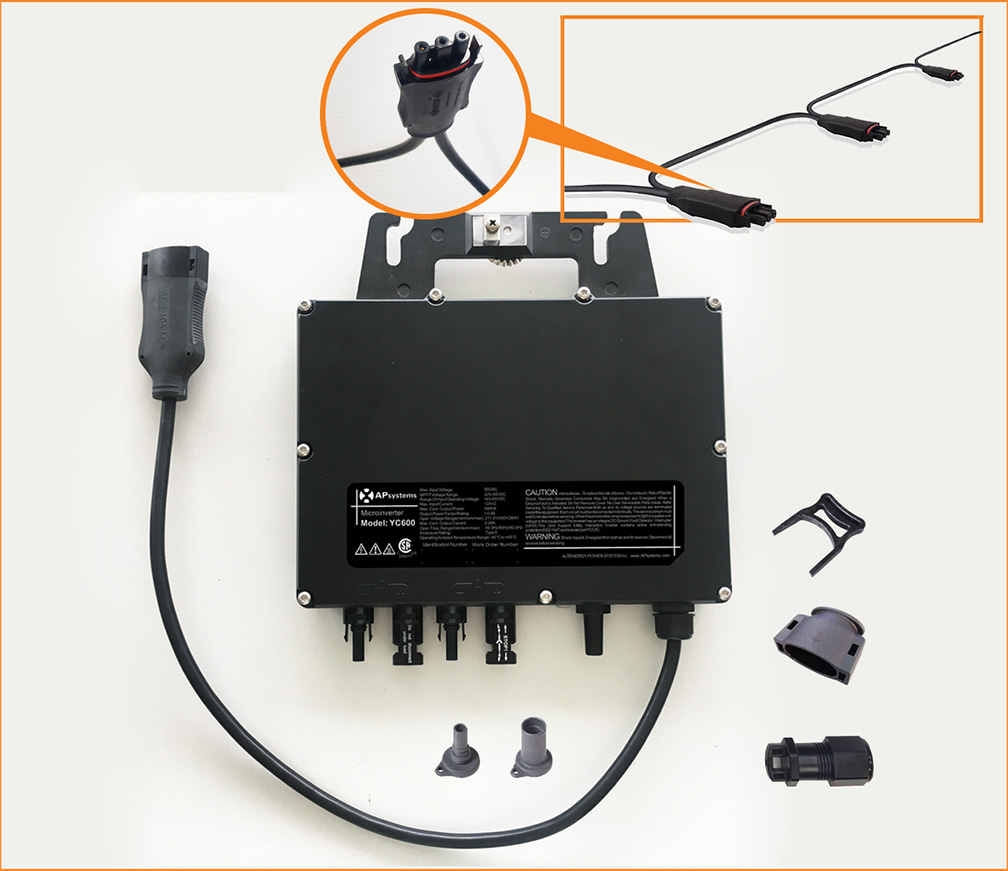

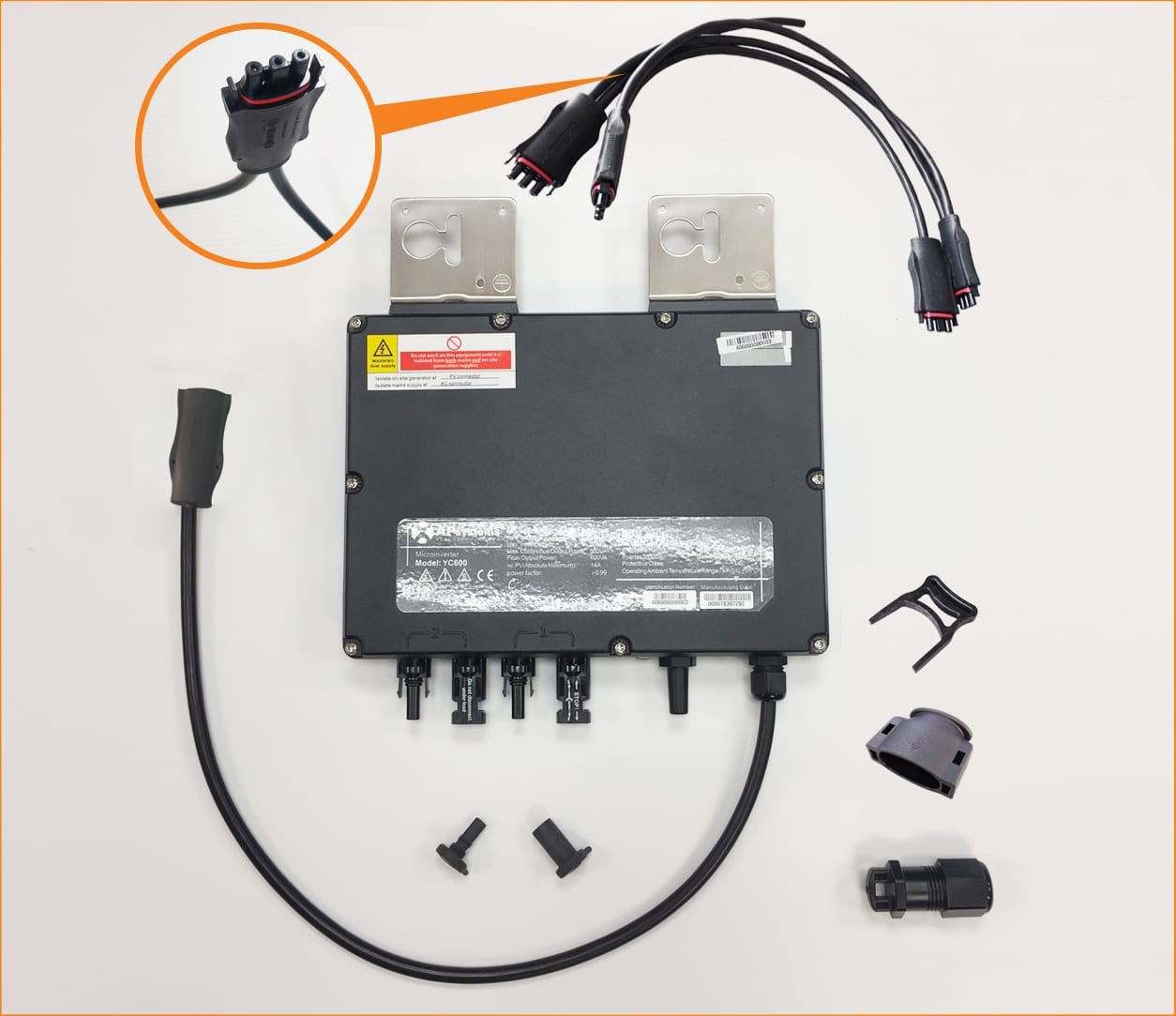

APsystems YC600
YC600 AC Cable troncal
- Proporciona la unión del lado de salida de CA del inversor y la conexión de red
- Certificado CSA / TUV
- 2,5 mm2 (12AWG), U-1000-RO2V (TC-ER)
- Longitud : 2M
- 3-wire (includes internal ground)
- Drop length: 2M or 4M options
Herramienta de desbloqueo del conector de CA YC600
- Desbloquea el inversor y el cable troncal CA
YC600 CA Tapa conector troncal T-CONN
- Protege el T-CONN no utilizado en el cable troncal CA
YC600 Tapa del extremo del troncal de CA
- Modelos aplicables: YC500i & YC600
- Proporciona prueba de agua para el final del cable troncal CA
Pair of MC4 Caps (Male and Female)
Part No. MC4 Caps
- Female cap is used to cover and protect unused MC-4 male connector coming from second pair of YC600 DC connections.
- Male plug is used to protect unused MC-4 female connector in same application.
APsystems QS1
QS1 AC Cable troncal
- Proporciona la unión del lado de salida de CA del inversor y la conexión de red
- Certificado CSA / TUV
- 2,5 mm2 (12AWG), U-1000-RO2V (TC-ER)
- Longitud : 2M
- 3-wire (includes internal ground)
- Drop length: 2M or 4M options
Herramienta de desbloqueo del conector de CA QS1
- Desbloquea el inversor y el cable troncal CA
QS1 CA Tapa conector troncal T-CONN
- Protege el T-CONN no utilizado en el cable troncal CA
QS1 Tapa del extremo del troncal de CA
- Modelos aplicables: YC500i & YC600
- Proporciona prueba de agua para el final del cable troncal CA
APsystems YC1000-3
YC1000-3 Cable Troncal
N.º de pieza Cable-2 (para cable de 2 metros para la orientación vertical)
N.º de pieza Cable-4 (para cable de 4 metros para la orientación del arreglo horizontal)
YC1000-3 Cable troncal. El cable 14 AWG se vende con dos partes únicas – con conectores espaciados a 2 metros o 4 metros. El espaciamiento variado permite que el YC1000-3, modelo 208 o 480, sea instalado en horizontal o vertical.
Tapa terminal de CA – YC1000
- Modelos aplicables: YC1000
- Bloquea y sella los contactos en un terminal no utilizado en el cable de la línea YC1000.
Tapa terminal de CA – YC1000
Nº de pieza Tapa terminal de CA – YC1000
Termina el cable desnudo en el cable de línea para el YC1000.
- Tapa de terminación resistente a la intemperie para el extremo del cable desnudo del cable de la línea YC1000.
- Inserte cinco cables desnudos en cinco abrazaderas de cable para terminar
- Tamaño 41 mm
APsystems DC Extension Cable – For all models
DC Extension Cable
Applicable models: All |
2m DC extension cable with MC4 connectors for connecting microinverter to out of reach PV module.
APsystems YC500A
Par de tapas MC4 (macho y hembra)
Nº de pieza tapas de MC4
Cuando sólo un lado del micro inversor dual YC500 A-NA está conectado a un módulo fotovoltaico (Ejemplo: número impar de módulos fotovoltaicos en el circuito). A continuación, estas tapas se deben utilizar para proteger los cables MC4 no utilizados en el YC500 A-NA. También se utiliza con nuestro modelo micro inversor YC1000-3.
La tapa hembra se utiliza para cubrir y proteger el conector macho MC-4 no utilizado que proviene del segundo par de conexiones de Corriente Continua YC500 A-NA.
El conector macho se utiliza para proteger el conector hembra MC-4 no utilizado en la misma aplicación.
AC 25A Tapa Hembra
Nº de pieza Tapa final-F
Se bloquea en el conector hembra de Corriente Alterna en el cable corto del micro inversor YC500 A-NA, y termina la cadena del micro inversor.
- Tapa de terminación resistente a la intemperie con cierre a prueba de manipulaciones indebidas
- Tamaño de 32mm
Cable de terminación de CA
N ° de pieza AC Cable-F
Proporciona conexión desde la caja de conexiones al primer micro inversor en cadena.
- Conector en un extremo, cable desnudo en otro extremo
- 2 metros, conector de 3 conductores, 12AWG, 600V
- Tipo TC-ER, 90C, -40C
- Color de aislamiento rojo-negro-blanco
- Certificado UL
Cable del conector de extensión de CA
Nº de pieza AC-EXT
Proporciona una conexión entre micro inversores en el mismo circuito de derivación que están separados por más de 2 metros.
- Conector macho en un extremo, hembra en el otro
- 12 AWG, 600 V
- Tipo TC-ER, 90C, -40C
- Color de aislamiento rojo-negro-blanco
- Certificado UL
- Disponible en 1M, 2M y 4M
APsystems YC500i
YC500i AC Cable troncal
- Modelos aplicables: YC500i
- Proporciona la unión del lado de salida de CA del inversor y la conexión de red
- Certificado CSA / TUV
- 2,5 mm2 (12AWG), U-1000-RO2V (TC-ER)
- Longitud : 2M
YC500i CA Tapa conector troncal T-CONN
- Modelos aplicables: YC500i
- Protege el T-CONN no utilizado en el cable troncal CA
YC500i Tapa del extremo del troncal de CA
- Modelos aplicables: YC500i
- Proporciona prueba de agua para el final del cable troncal CA
Herramienta de desbloqueo del conector de CA YC500i
- Modelos aplicables: YC500i
- Desbloquea el inversor y el cable troncal CA
